半導体テストシステム

パワー半導体テストシステム

DCテストシステム

IGBT、IGBTモジュール(1in1~7in1)のDC測定用システムです。 測定ヘッド内に大電流の切り替えリレー回路を搭載し、単体からモジュール を問わず測定が可能です。電流の立上りを高速化することにより、大電流での発熱を抑え高精度での再現性の高い測定が可能です。

【DCテストシステム】



仕様(測定項目)
  • 2000V/1000A (7in1)
  • 2000V/1600A (2in1)
  • 閾値電圧測定(Vth)の専用機能
  • IGES,ICEX,VCE_sat,Vth,etc
  • PIPGによる容易なプログラム作成

ACテストシステム

MOS/IGBTのAC測定システムです。Lsを最小限に抑えコンタクタ及び測定物にダメージを与えることなく安心してご使用頂く為、高速遮断可能な保護回路を搭載。

【ACテストシステム】



仕様(測定項目)
  • L-SW、RRSOA、SCSOA
  • Vdd:50~1200V
  • Ic :10~1000A (SC ~3000A)
  • Lは手動切り替え方式
  • RgのRはセレクト方式

IPM DCテストシステム

エアコン及び冷蔵庫など白物家電用三相モータDr(IPM)向けのDCテストシステムです。 お客様の要望によりACテストシステムとの組み合わせも可能となります。

【IPM DCテストシステム】



仕様(測定項目)
  • コンタクトチェック  消費電流 VIH /VIL IIH/IIL
  • UVLO Diode:順方向電圧、飽和電流
  • Ic :10~1000A (SC ~3000A)
  • ブレークダウン、リーク
  • Lは手動切り替え方式
  • 電圧 1000V/100A

【IPM ACテストシステム】

民生・車載用三相モーターDr(10~50A)のAC試験機(LSW・SC試験)テストシステムです。 高速動作可能な各種保護回路を搭載し、Device及び内部回路更にはコンタクタや測定物を 保護します。AC専用機とする事で特性の最適化が可能です。

IPM ACテストシステム



仕様(測定項目)
  • 試験電圧:600V
  • 試験電流:LSW=150A、SC=600A
  • L手動切り替え方式
  • DUTボード品種切り替え方式

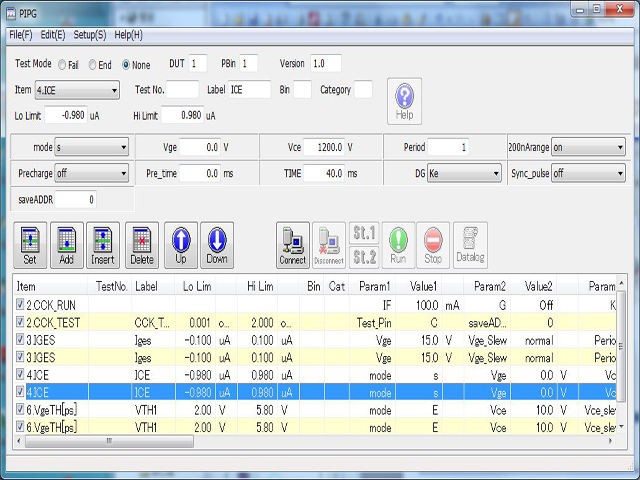

PIPG(Parameter Input Program Generator)

測定アイテムを選択し数値入力を行うだけでアプリケーション プログラムの作成ができます。

【PIPG】
